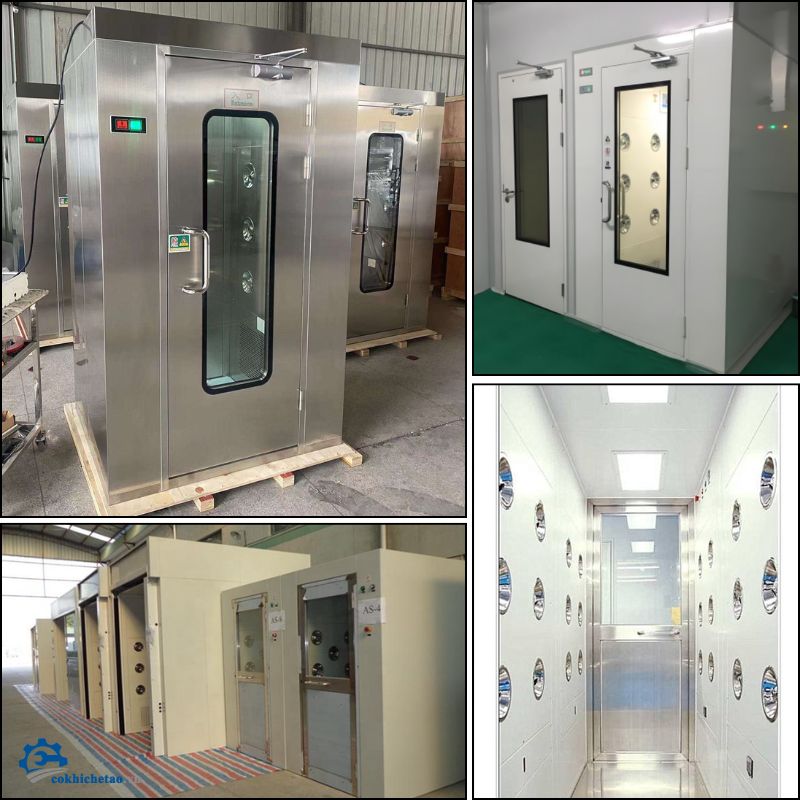

Hệ Thống Air Shower Phòng Sạch Từ Cửa Interlock Đến Bộ Lọc HEPA

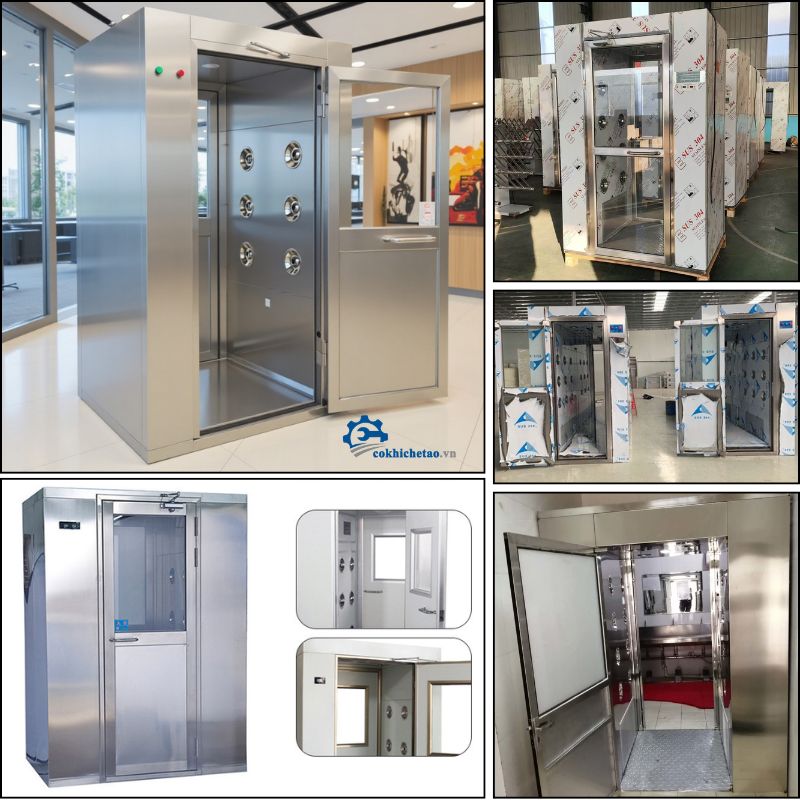

Air Shower Phòng Sạch Hoạt Động Như Một Trạm Kiểm Soát Trung Gian

Về nguyên lý, air shower phòng sạch sử dụng luồng khí sạch có vận tốc cao tác động lên bề mặt trang phục bảo hộ của người đi qua buồng. Không khí được quạt tạo áp, đi qua hệ thống lọc và được đưa tới các nozzle bố trí trên thành buồng. Dòng khí tốc độ cao từ nozzle tạo tác động khí động học nhằm hỗ trợ tách các hạt bụi bám lỏng trên bề mặt.

Điểm quan trọng nằm ở khả năng tạo thành một vòng tuần hoàn khí ổn định. Không khí sau khi thổi không bị xả hoàn toàn ra môi trường mà được thu hồi, lọc và tiếp tục đưa trở lại khoang cấp khí. Nhờ đó, hệ thống air shower có thể duy trì dòng khí trong suốt chu trình mà vẫn kiểm soát chất lượng không khí cấp.

Chu Trình Tuần Hoàn Khí Trong Air Shower

Không khí bên trong air shower phòng sạch được hút về cửa hồi đặt tại vị trí đã tính toán. Dòng khí trước tiên đi qua pre-filter nhằm giữ lại một phần bụi kích thước lớn, sau đó được quạt tạo áp đưa qua bộ lọc HEPA. Sau HEPA, không khí sạch đi vào khoang áp và được phân phối đến các nozzle. Tiết diện nhỏ tại đầu nozzle làm tăng vận tốc dòng khí trước khi khí được phun vào buồng. Chu trình cơ bản gồm:

- Không khí được hút về cửa hồi

- Pre-filter thực hiện lọc sơ cấp

- Quạt tạo lưu lượng và áp suất

- Không khí đi qua bộ lọc HEPA

- Khí sạch được đưa vào khoang cấp

- Nozzle tạo dòng khí tốc độ cao

- Không khí quay lại cửa hồi để tiếp tục tuần hoàn

Đây là chu trình khép kín tương đối đơn giản về nguyên lý nhưng yêu cầu tính toán chính xác khi triển khai thực tế.

Cân Bằng Lưu Lượng Và Áp Suất Trong Buồng

Điểm cần quan tâm khi thiết kế air shower là lưu lượng, áp suất và tổn thất trên toàn tuyến phải được cân đối. Một quạt có công suất điện lớn chưa chắc tạo được tốc độ gió tốt nếu điểm làm việc thực tế không phù hợp. Tổn thất xuất hiện tại pre-filter, HEPA, khoang dẫn khí, các đoạn chuyển hướng và nozzle. Khi tổng trở lực tăng, lưu lượng thực tế của quạt có thể giảm. Do đó, thiết kế hệ thống air shower cần dựa trên đường đặc tính quạt và tổng trở lực của toàn hệ thống thay vì lựa chọn quạt chỉ theo thông số công suất motor.

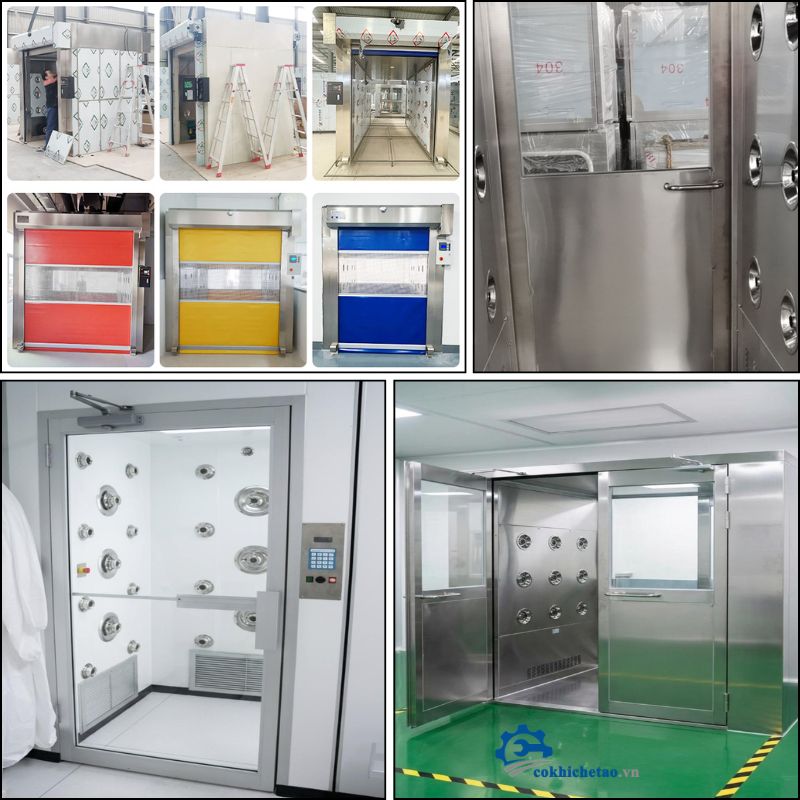

Hệ Thống Air Shower Và Cửa Interlock Kiểm Soát Hai Vùng

Cửa interlock là một thành phần quan trọng của hệ thống bởi thiết bị thường nằm tại vị trí chuyển tiếp giữa khu vực bên ngoài và vùng có yêu cầu kiểm soát sạch cao hơn. Thông thường, buồng được bố trí hai cửa. Logic điều khiển hạn chế hai cửa mở đồng thời, qua đó giảm khả năng tạo đường thông trực tiếp giữa hai khu vực. Khi người sử dụng bước vào air shower phòng sạch, cửa đầu vào đóng lại. Bộ điều khiển kiểm tra tín hiệu trạng thái cửa trước khi kích hoạt quạt và bắt đầu chu trình thổi.

Logic Điều Khiển Cửa Interlock

Một chu trình tiêu chuẩn có thể được thiết lập theo trình tự:

Mở cửa vào → người bước vào → đóng cửa → xác nhận trạng thái cửa → khóa liên động → kích hoạt quạt → thực hiện chu trình thổi → dừng quạt → cho phép mở cửa ra

Logic này giúp hệ thống air shower duy trì quy trình sử dụng tương đối thống nhất giữa các nhân sự. Nếu hai cửa có thể mở đồng thời, không khí giữa hai khu vực có thể trao đổi trực tiếp. Khi đó, chức năng của buồng trung gian bị giảm đáng kể.

Xử Lý Trạng Thái Bất Thường Của Interlock

Interlock không đơn giản là lắp hai khóa điện. Hệ thống điều khiển còn cần xem xét nhiều trạng thái bất thường.

- Cửa chưa đóng hoàn toàn

- Người sử dụng cố mở cửa khi đang thổi

- Cảm biến cửa không nhận tín hiệu

- Nguồn điện bị gián đoạn

- Khóa điện gặp sự cố

- Nút dừng khẩn được kích hoạt

- Quạt xuất hiện trạng thái bảo vệ

Khi thiết kế air shower phòng sạch, logic xử lý lỗi cần được xác định ngay từ giai đoạn thiết kế điện. Điều này giúp thiết bị vừa duy trì quy trình vận hành vừa bảo đảm người sử dụng có phương án xử lý khi xảy ra tình huống bất thường.

Air Shower Phòng Sạch Và Bộ Lọc HEPA Quyết Định Chất Lượng Dòng Khí

Nếu quạt tạo động năng cho dòng khí thì HEPA đảm nhận nhiệm vụ lọc dòng không khí trước khi khí được đưa trở lại buồng. Đây là một trong những bộ phận có ảnh hưởng trực tiếp đến khả năng vận hành của air shower. Cấp lọc HEPA cần được lựa chọn theo yêu cầu kỹ thuật và tiêu chuẩn áp dụng cho từng dự án. Không nên mặc định mọi hệ thống air shower đều sử dụng một cấu hình bộ lọc giống nhau.

Vai Trò Của Pre-Filter Trước HEPA

Pre-filter có nhiệm vụ giữ lại các hạt bụi tương đối lớn trước khi không khí tiếp xúc với HEPA. Việc bố trí lọc sơ cấp giúp giảm lượng bụi trực tiếp đi vào bộ lọc cuối. Nếu không có pre-filter hoặc pre-filter không được bảo trì đúng chu kỳ, HEPA có thể tăng trở lực nhanh hơn. Khi đó, air shower phòng sạch vẫn có thể vận hành nhưng tốc độ gió tại nozzle dần suy giảm. Vì vậy, pre-filter không phải bộ phận phụ có thể bỏ qua mà là một mắt xích cần thiết trong chuỗi tuần hoàn khí.

Chênh Áp HEPA Và Sự Suy Giảm Tốc Độ Gió

Trong quá trình vận hành, bụi tích tụ trong vật liệu lọc làm tăng chênh áp. Quạt phải làm việc tại một điểm vận hành khác so với thời điểm bộ lọc còn mới. Nếu khả năng tạo áp của quạt không đủ, lưu lượng khí giảm kéo theo tốc độ tại nozzle giảm. Đây là lý do tình trạng quạt vẫn chạy nhưng hiệu quả thổi yếu không nhất thiết xuất phát từ hỏng motor. Khi kiểm tra air shower phòng sạch, kỹ thuật viên cần xem đồng thời tình trạng lọc, lưu lượng, chênh áp và tốc độ gió thực tế thay vì chỉ kiểm tra quạt.

Hệ Thống Air Shower Tạo Tốc Độ Gió Qua Quạt Và Nozzle

Một sai lầm phổ biến khi đánh giá hệ thống air shower là tập trung quá nhiều vào số lượng nozzle. Số vòi nhiều không đồng nghĩa hiệu quả cao nếu tổng lưu lượng quạt không đủ hoặc khí phân phối không đồng đều giữa các vị trí. Nozzle có nhiệm vụ chuyển dòng khí trong khoang áp thành tia khí có vận tốc cao. Đường kính nozzle, số lượng, góc hướng và khoảng cách bố trí đều tác động đến vùng bao phủ của dòng khí. Với thiết bịthổi hai mặt, nozzle được bố trí dọc hai bên thành buồng. Một số cấu hình có thể tăng hướng thổi hoặc thay đổi cách bố trí để phù hợp kích thước và mục đích sử dụng.

Quan Hệ Giữa Quạt, Nozzle Và Tốc Độ Gió

Muốn tăng tốc độ gió tại nozzle không thể chỉ giảm đường kính đầu phun. Khi tiết diện nozzle thay đổi, tổng trở lực hệ thống cũng thay đổi và điểm làm việc của quạt bị ảnh hưởng. Kỹ sư cần cân bằng ba yếu tố: lưu lượng, áp suất và tổng tiết diện nozzle. Các yếu tố cần kiểm tra gồm:

- Đặc tính lưu lượng – áp suất của quạt

- Số lượng nozzle trên toàn buồng

- Đường kính và góc nozzle

- Trở lực của HEPA và pre-filter

- Tiết diện khoang cấp khí

- Tổn thất cục bộ tại các vị trí chuyển hướng

- Độ kín của khoang tuần hoàn

Sự phối hợp giữa các thông số này quyết định tốc độ gió thực tế của hệ thống air shower.

Tốc Độ Gió Cần Được Đo Tại Vị Trí Làm Việc

Không nên sử dụng thông số trên catalogue quạt để kết luận tốc độ gió của air shower phòng sạch. Catalogue thường thể hiện đặc tính của quạt trong điều kiện thử nghiệm, trong khi quạt sau khi lắp vào thiết bị phải làm việc với toàn bộ trở lực thực tế. Khi nghiệm thu, tốc độ gió cần được đo tại nhiều nozzle khác nhau. Việc đo nhiều điểm giúp đánh giá mức độ đồng đều của hệ thống phân phối khí. Nếu các nozzle đầu tuyến có tốc độ cao trong khi nozzle cuối tuyến thấp rõ rệt, vấn đề có thể nằm ở thiết kế khoang áp hoặc cách phân phối khí chứ không nhất thiết do công suất quạt.

Air Shower Phòng Sạch Tích Hợp Cảm Biến, Điều Khiển Và Kết Cấu Inox

Nếu thân máy tạo nên cấu trúc vật lý thì bộ điều khiển quyết định cách air shower phòng sạch thực hiện từng chu trình. Hệ thống tự động hóa giúp giảm phụ thuộc vào thao tác thủ công của người sử dụng. Tùy cấu hình, thiết bị có thể sử dụng cảm biến quang, cảm biến cửa, công tắc hành trình hoặc các phương án nhận biết khác. Tín hiệu từ cảm biến được đưa về bộ điều khiển để xác định trạng thái cửa và điều kiện kích hoạt chu trình.

Cảm Biến Và Chu Trình Điều Khiển Tự Động

Khi nhận đủ điều kiện, bộ điều khiển hệ thống air shower có thể thực hiện chu trình:

- Xác nhận cửa đầu vào đã đóng

- Kích hoạt khóa interlock

- Nhận tín hiệu cảm biến

- Khởi động quạt thổi

- Đếm thời gian theo giá trị cài đặt

- Dừng quạt khi kết thúc chu trình

- Cho phép mở cửa phía phòng sạch

Thời gian thổi cần được thiết lập phù hợp với cấu hình buồng. Không nên mặc định thời gian càng dài thì khả năng làm sạch càng tốt, bởi hiệu quả còn phụ thuộc tốc độ gió, vị trí nozzle và cách người sử dụng đứng trong buồng. Điều khiển tự động giúp air shower phòng sạch duy trì chu trình tương đối nhất quán giữa các lần sử dụng.

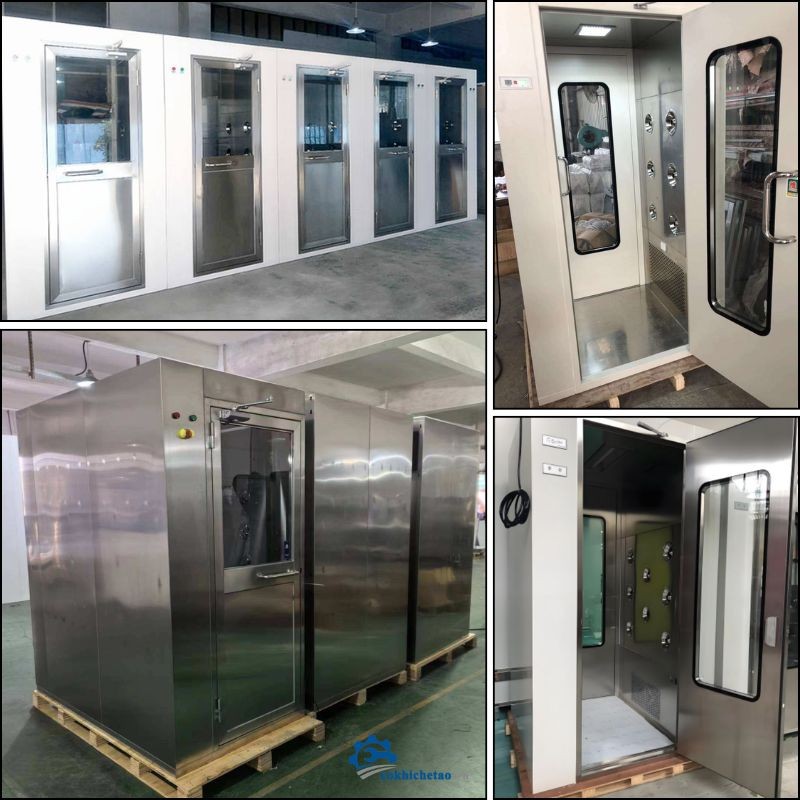

Kết Cấu Inox Và Khả Năng Chịu Rung

Inox 304 thường được lựa chọn cho thân air shower nhờ bề mặt thuận tiện vệ sinh và khả năng chống ăn mòn phù hợp với nhiều môi trường sản xuất. Tuy nhiên, chất lượng thân máy không chỉ nằm ở mác vật liệu. Độ dày tấm, kết cấu khung, phương pháp gia cường và chất lượng mối ghép ảnh hưởng trực tiếp tới độ cứng của thiết bị. Quạt ly tâm vận hành ở tốc độ cao có thể tạo rung động. Nếu khung không đủ cứng hoặc tấm vỏ quá mỏng, hệ thống air shower có thể xuất hiện rung, tiếng cộng hưởng hoặc biến dạng sau thời gian dài.

Khả Năng Bảo Trì Phải Được Tính Ngay Khi Thiết Kế

Một air shower phòng sạch có hình thức gọn nhưng phải tháo gần toàn bộ thân máy mới thay được HEPA sẽ gây khó khăn đáng kể trong quá trình sử dụng. Do đó, Chế Tạo Máy Miền Nam chú trọng vị trí cửa kỹ thuật, hướng tháo bộ lọc, không gian kiểm tra quạt và khả năng tiếp cận hệ thống điện ngay từ giai đoạn thiết kế. Thiết kế phục vụ bảo trì giúp rút ngắn thời gian dừng thiết bị và hạn chế các thao tác tháo lắp không cần thiết.

Hệ Thống Air Shower Từ Chọn Công Suất Đến Nghiệm Thu Và Bảo Trì

Kích thước hệ thống air shower không nên lựa chọn chỉ theo diện tích nhà xưởng. Thông số cần quan tâm hơn là lưu lượng người đi qua thiết bị tại từng thời điểm. Một nhà máy có 100 nhân viên nhưng chia nhiều ca có thể cần cấu hình khác với nhà máy chỉ 40 nhân viên nhưng toàn bộ phải vào khu sản xuất trong khoảng thời gian rất ngắn. Bởi vậy, năng lực xử lý người qua buồng phải được xem là một thông số thiết kế.

Lựa Chọn Cấu Hình Theo Lưu Lượng Người

Trước khi chế tạo air shower phòng sạch, cần xác định:

- Số người sử dụng trong mỗi ca

- Số người cần đi qua cùng thời điểm

- Tần suất ra vào trong ngày

- Thời gian thổi của mỗi chu trình

- Kích thước trang phục bảo hộ

- Nhu cầu đưa xe đẩy hoặc hàng hóa qua buồng

Cấu hình một người thường phù hợp với khu vực có lưu lượng thấp và yêu cầu kiểm soát từng lượt. Khi số người tăng, chiều dài hoặc chiều rộng buồng có thể được điều chỉnh. Tuy nhiên, tăng kích thước hệ thống air shower đồng nghĩa phải tính lại lưu lượng quạt, số nozzle, tổng tiết diện đầu phun và khả năng phân phối khí. Không thể kéo dài thân buồng nhưng giữ nguyên toàn bộ hệ thống khí của phiên bản nhỏ.

Liên Kết Air Shower Với Áp Suất Phòng Sạch

Air shower phòng sạch thường nằm giữa hai khu vực có điều kiện không khí khác nhau. Do đó, hướng cửa, vị trí lắp đặt và logic interlock cần được xem xét cùng hệ thống phân vùng áp suất. Thiết bị không thay thế AHU, HEPA terminal hoặc hệ thống HVAC của phòng sạch. Vai trò của hệ thống air shower là tạo một điểm chuyển tiếp có kiểm soát và hỗ trợ giảm lượng bụi bám trên bề mặt trước khi người sử dụng đi vào khu vực sạch.

Nghiệm Thu Air Shower Sau Khi Lắp Đặt

Nghiệm thu air shower phòng sạch không nên chỉ thực hiện bằng thao tác bật máy để xác nhận quạt hoạt động. Thiết bị cần được kiểm tra đồng thời về cơ khí, khí động học, điện và logic điều khiển. Một số nội dung quan trọng gồm:

- Kiểm tra kích thước, vật liệu và độ kín thân buồng

- Kiểm tra chiều mở cửa và hoạt động của interlock

- Kiểm tra cảm biến và thời gian chu trình

- Đo tốc độ gió tại nhiều nozzle

- Kiểm tra quạt, độ rung và tiếng ồn bất thường

- Chạy thử liên tục nhiều chu trình

- Kiểm tra trạng thái thiết bị khi xuất hiện lỗi hoặc mất tín hiệu

Đo tốc độ tại nhiều nozzle đặc biệt quan trọng vì kết quả này phản ánh khả năng phân phối khí của hệ thống air shower. Nếu tốc độ giữa các đầu phun chênh lệch lớn, kỹ thuật viên cần kiểm tra lại khoang cấp khí, tổn thất đường dẫn và cách bố trí nozzle.

Bảo Trì Định Kỳ Hệ Thống Air Shower

Hiệu suất air shower phòng sạch thay đổi theo thời gian. Pre-filter tích bụi, HEPA tăng trở lực, quạt bị bám bụi hoặc cơ cấu cửa bị mài mòn đều có thể tác động tới trạng thái vận hành. Pre-filter cần được kiểm tra và vệ sinh hoặc thay thế theo tình trạng thực tế. HEPA cần được theo dõi dựa trên yêu cầu vận hành, chênh áp và kết quả kiểm tra hệ thống thay vì thay tùy ý.

Quạt cũng cần theo dõi tiếng ồn, rung động, dòng điện và tình trạng ổ bi. Với cửa interlock, bản lề, khóa điện và cảm biến là những vị trí chịu tần suất hoạt động cao nên cần kiểm tra định kỳ. Việc bảo trì đúng giúp hệ thống air shower duy trì thông số vận hành thay vì chỉ sửa chữa khi thiết bị đã xuất hiện lỗi rõ rệt.

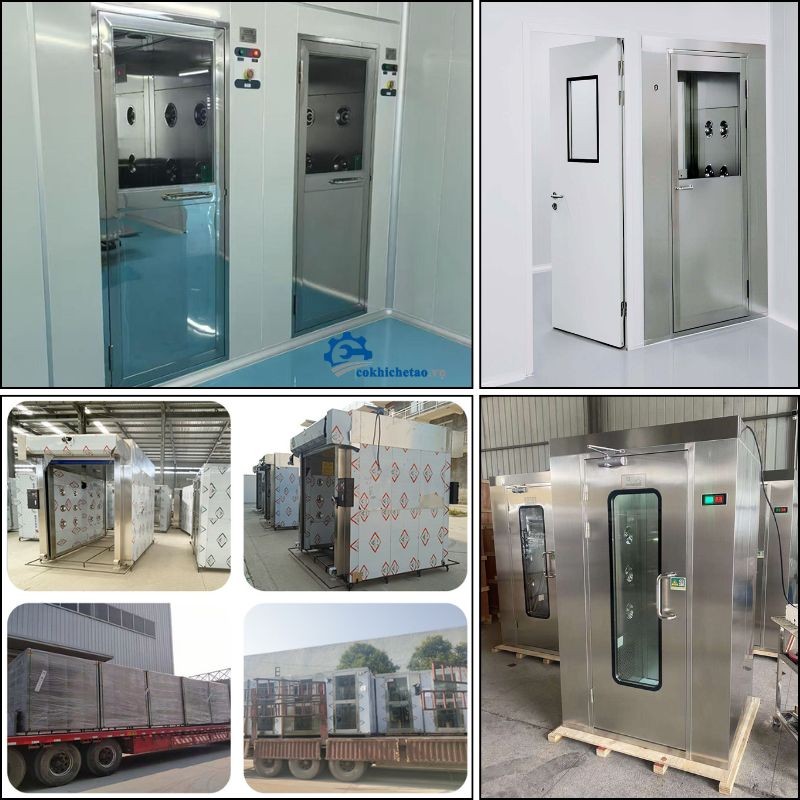

Thiết Kế Air Shower Theo Yêu Cầu Tại Chế Tạo Máy Miền Nam

Mỗi nhà máy có mặt bằng và quy trình sản xuất khác nhau. Vì vậy, Chế Tạo Máy Miền Nam triển khai air shower phòng sạch dựa trên thông số sử dụng thực tế thay vì áp dụng duy nhất một cấu hình cho mọi dự án.

Các thông số có thể được nghiên cứu gồm:

- Số lượng người sử dụng

- Kích thước lối đi

- Chiều mở cửa

- Cấu hình thổi hai mặt hoặc nhiều hướng

- Số lượng và vị trí nozzle

- Lưu lượng và áp suất quạt

- Cấp lọc

- Vật liệu thân máy

- Cơ chế interlock

- Thời gian thổi

- Hệ thống cảm biến

- Yêu cầu tích hợp với khu vực phòng sạch

Điểm cốt lõi khi chế tạo hệ thống air shower là không lựa chọn từng linh kiện riêng rẽ rồi ghép lại. Quạt phải phù hợp với trở lực bộ lọc, số nozzle phải tương thích với lưu lượng, kích thước khoang khí phải hỗ trợ phân phối đồng đều và interlock phải phối hợp chính xác với bộ điều khiển. Khi các thành phần được tính toán như một hệ thống thống nhất, air shower mới có khả năng duy trì chu trình ổn định trong điều kiện vận hành thực tế.

Kết Luận: Air Shower Phòng Sạch Hiệu Quả Khi Toàn Bộ Cấu Hình Được Đồng Bộ

Một air shower phòng sạch hoàn chỉnh là tổ hợp của cơ khí, khí động học, công nghệ lọc và tự động hóa. Cửa interlock kiểm soát trình tự ra vào, quạt tạo năng lượng cho dòng khí, HEPA đảm nhiệm lọc khí, nozzle định hướng tia khí, cảm biến nhận biết trạng thái và bộ điều khiển kết nối tất cả thành một chu trình thống nhất.

Hiệu quả của hệ thống air shower không thể đánh giá chỉ bằng một thông số riêng lẻ. Quạt công suất lớn nhưng HEPA tạo trở lực quá cao, nhiều nozzle nhưng khoang khí phân phối không đều hoặc cửa chắc chắn nhưng interlock hoạt động sai logic đều có thể làm giảm hiệu quả tổng thể.

Vì vậy, lựa chọn thiết bị cần dựa trên dữ liệu thực tế về số người sử dụng, lưu lượng di chuyển, kích thước buồng, tốc độ gió, vật liệu, cấp lọc và điều kiện phòng sạch. Chế Tạo Máy Miền Nam tập trung đồng bộ từ kết cấu inox, quạt, bộ lọc HEPA, nozzle đến cửa interlock, cảm biến và hệ thống điều khiển nhằm tạo ra hệ thống air shower phù hợp với từng dây chuyền và điều kiện vận hành của nhà máy.
